SYSTEMY DOSTĘPU DO ELEWACJI
Rozwiązania bezpiecznego dostępu do elewacji, czyszczenia i konserwacji fasad zgodne z EN1808:2010 i dyrektyw maszynowych.
Oferujemy doradztwo, sprzedaż oraz profesjonalny montaż.
Alpinex oferuje kilka innowacyjnych i kompaktowych rozwiązań dla urządzeń do konserwacji budynków (BMU) renomowanego europejskiego producenta Fallprotec.
Dzięki innowacjom podnośnika osobowego RopeClimber możliwe było znaczące ograniczenie ilości wyposażenia:
Redukcja masy platformy prowadzi do zmniejszenia ciężaru urządzenia zawieszenia. Ruchy podnoszenia i translacji są napędzane dzięki baterii.
Alpinex oferuje szeroki zakres rozwiązań – od wózków napędzanych silnikowo lub obsługiwanych ręcznie, poprzez żurawie i szyny podwieszenia, aż po platformy jedno- lub dwuosobowe oraz krzesła bosmańskiem, ławki do pracy na wysokości.
Niniejszy dokument przedstawia główne cechy BMU dostarczanych przez firmę Alpinex. Aby uzyskać więcej informacji, należy skontaktować się z przedstawicielem handlowym.
Konserwacja fasad to proces wymagający odpowiedniego sprzętu. Należy uwzględnić następujące czynniki:
Aby zwiększyć efektywność prac czyszczących, należy rozważyć powierzchnię do czyszczenia w odniesieniu do rodzaju urządzenia zawieszenia i platformy:
LINIA SYSTEMÓW BMU DO OBSŁUGI I KONSERWACJI FASAD
Wysięgnik SkyDavit
- Ekonomiczne rozwiązanie.
- Nie ingeruje w estetykę budynku.
- Przystosowane do krzesełka bosmańskiego, ławki do pracy na wysokości lub urządzenia podnosząco opuszczającego typu stand-sit.

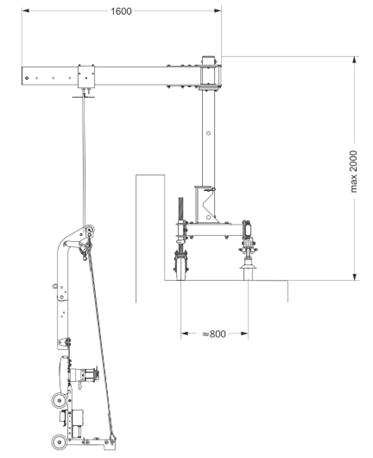

Mobilny Wysięgnik SkyDavit
- Ekonomiczne rozwiązanie, ale bardziej wydajne niż stały żuraw.
- Minimalna ingerencja w estetykę budynku.
- Przystosowane do krzesełka bosmańskiego, ławki do pracy na wysokości lub urządzenia podnosząco opuszczającego typu stand-sit
Mobilny Wysięgnik SkyDavit do murku attyki
- Bardzo wydajne rozwiązanie.
- Kompaktowa konstrukcja.
- Przystosowane do krzesełka bosmańskiego, ławki do pracy na wysokości lub urządzenia podnosząco opuszczającego typu stand-sit
Mobilny Wysięgnik SkyDavit na dwóch szynach
- Bardzo wydajne rozwiązanie.
- Maszt i wysięgnik można łatwo zdemontować,
aby zminimalizować wpływ na estetykę budynku. - Przystosowane do jednoosobowej gondoli lub urządzenia podnosząco opuszczającego typu stand-sit
Zmotoryzowany wózek dachowy do jednoosobowej gondoli
- Bardzo wydajne rozwiązanie.
- Wysięgnik w pozycji postojowej obracany jest w stronę dachu.
- Przystosowane do jednoosobowej gondoli lub urządzenia podnosząco opuszczającego typu stand-sit
Zmotoryzowany wózek dachowy do dwu-osobowej gondoli
- Bardzo wydajne rozwiązanie.
- Bardzo kompaktowy wózek dachowy, odpowiedni dla różnych konfiguracji fasad
- Przystosowane do dwu-osobowej gondoli lub urządzenia podnosząco opuszczającego typu stand-sit
PLATFORMY WISZĄCE
Platforma jest elementem systemu BMU przeznaczonym do pracy 1 lub 2 operatorów.
Oferujemy 3 typy platform podwieszanych:
- Platforma podwieszana na jednej linie głównej i jednej linie bezpieczeństwa – dla jednego operatora. Proponujemy: gondolę jednoosobową, krzesło bosmańskie BackPack oraz urządzenie Stand-Sit.
- Platforma podwieszana na dwóch linach głównych i dwóch linach bezpieczeństwa – dla dwóch operatorów, proponujemy gondolę dwuosobową.
- Platformy podwieszane to lekkie rozwiązanie do czyszczenia fasad. Zasilane są bateryjnie, co eliminuje problemy związane z obsługą przewodów elektrycznych.
Platformy podwieszane to lekkie rozwiązanie do czyszczenia fasad. Zasilane są bateryjnie, co eliminuje problemy związane z obsługą przewodów elektrycznych.

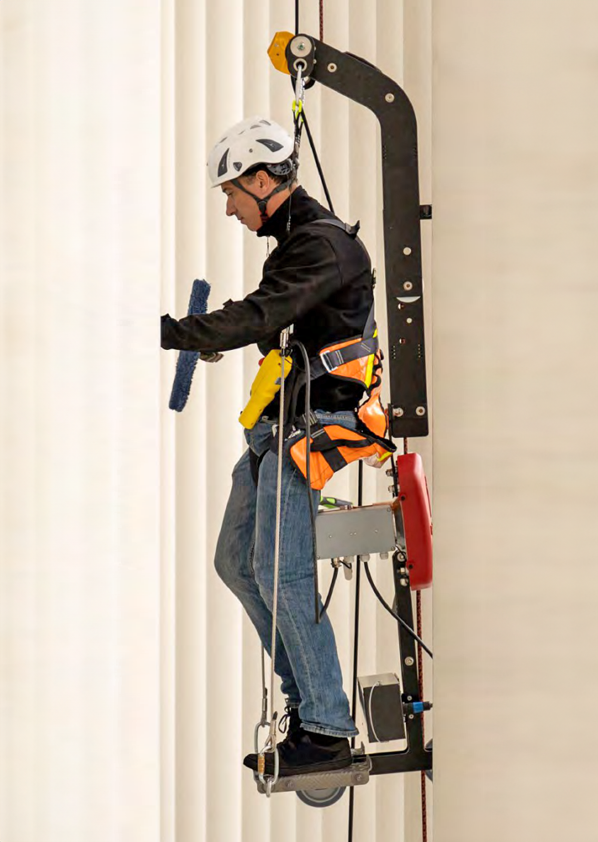

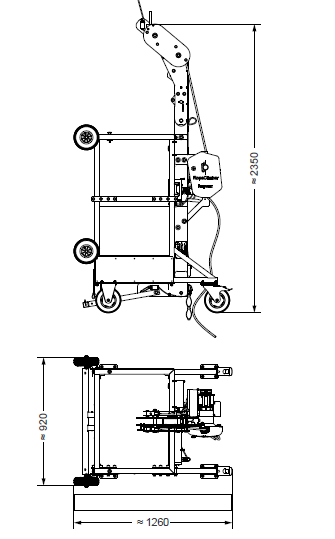

Urządzenie typu Stand-Sit
(stojąco-siedzące)
Stand-Sit to urządzenie hybrydowe umożliwiające pracę w pozycji siedzącej lub stojącej.
- Stand-Sit został zaprojektowany do obsługi przez 1 operatora wraz z jego narzędziami, o łącznym udźwigu 120 kg.
- Operator steruje podnoszeniem za pomocą kasety sterowniczej z przyciskami.
- Dzięki zmniejszonej masie własnej (60 kg), kompaktowym wymiarom oraz łatwości transportu w samochodzie dostawczym, Stand-Sit zapewnia optymalną mobilność dla firmy sprzątającej wykonującej zlecenia w różnych, oddalonych od siebie lokalizacjach.
- Zasilanie wciągnika zapewnia akumulator o autonomii pracy do 8 godzin.
EN1808:2015

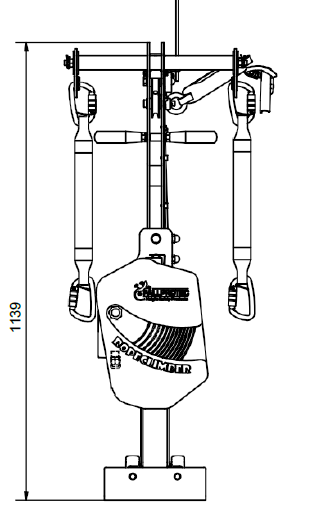

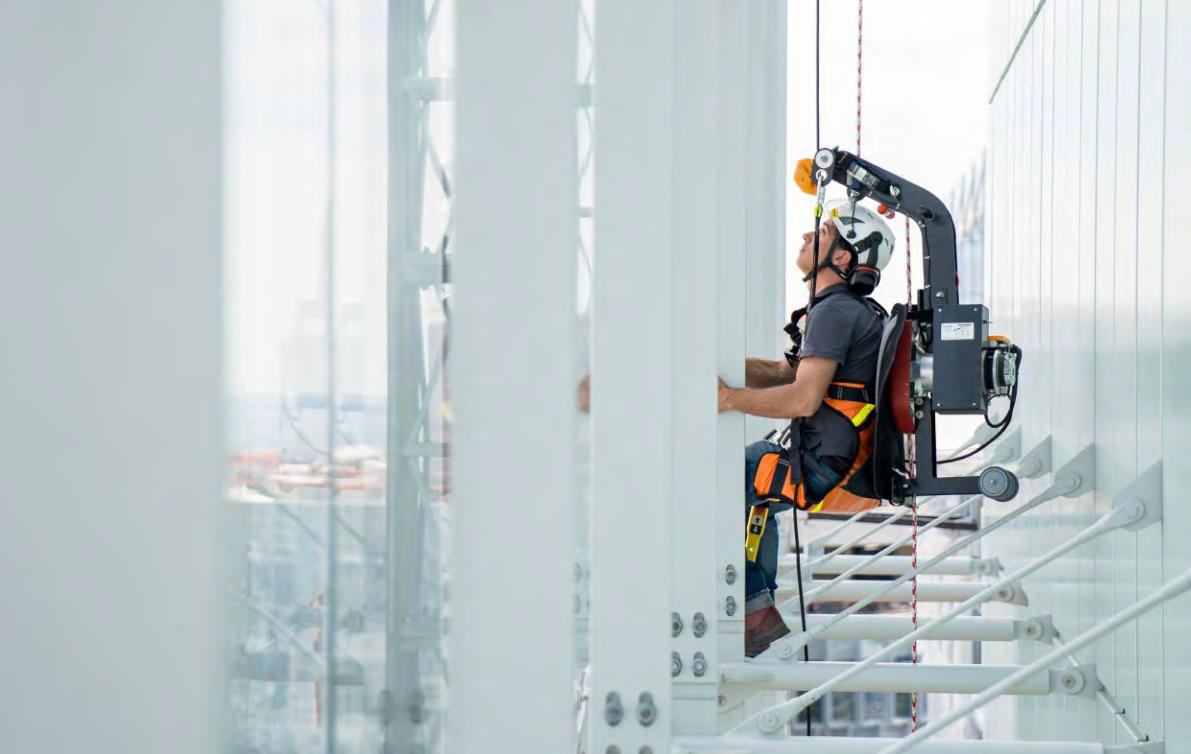

Urządzenie BackPack
Operator siedzi w tekstylnym krzesełku bosmańskim zawieszonym na uchwycie, do którego zamocowany jest Ropeclimber.
- Urządzenie BackPack zostało zaprojektowane do obsługi przez 1 operatora wraz z jego narzędziami, o łącznym udźwigu 120 kg.
- Operator steruje podnoszeniem za pomocą kasety sterowniczej z przyciskami.
- Dzięki niewielkiej masie własnej (34 kg), kompaktowej konstrukcji oraz możliwości łatwego złożenia i transportu w samochodzie dostawczym, BackPack zapewnia optymalną mobilność dla firmy sprzątającej wykonującej prace w różnych, oddalonych od siebie lokalizacjach.
- Zasilanie wciągnika zapewnia akumulator o autonomii pracy do 8 godzin.
EN1808:2015
Jednoosobowa gondola
Gondola jednoosobowa została zaprojektowana do obsługi przez 1 operatora wraz z jego narzędziami o łącznym udźwigu 120 kg.
- Podłoga ma powierzchnię 60 x 60 cm.
- Masa własna wynosi 120 kg.
Operator steruje podnoszeniem kołyski za pomocą kasety sterowniczej z przyciskami.
Jeśli gondola jest zawieszona na wózku zmotoryzowanym, sterowanie HF umożliwia obsługę wózka bezpośrednio z platformy.
Zasilanie zapewniają akumulatory gwarantujące autonomię pracy do 8 godzin – jeden akumulator umieszczony jest w gondoli, a drugi zamocowany do wózka.
EN1808:2015

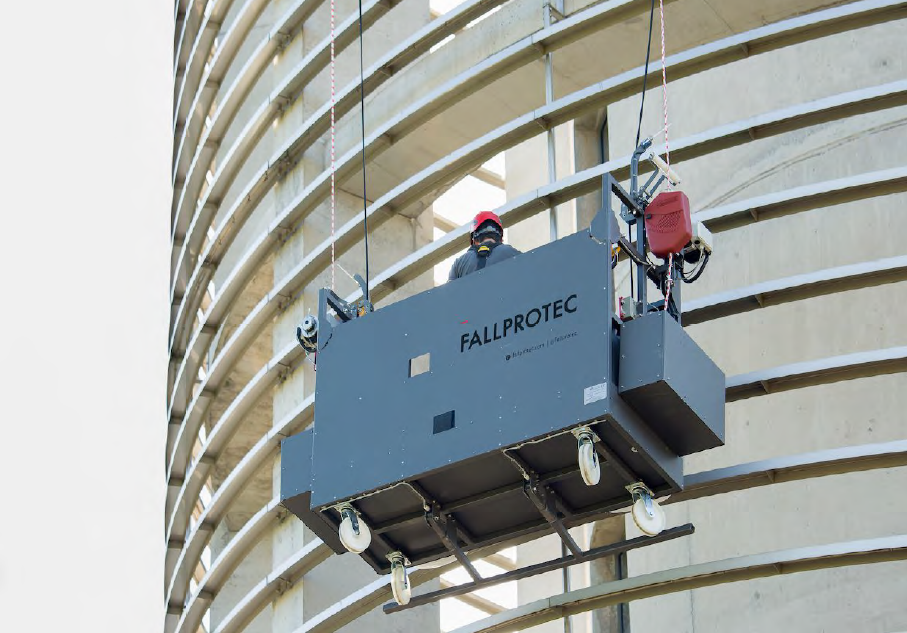

DWUosobowa gondola
Gondnola dwuosobowa została zaprojektowana do obsługi przez 2 operatorów wraz z ich narzędziami, o łącznym udźwigu 240 kg.
Podłoga ma powierzchnię 180 x 60 cm.
Dwie liny nośne oraz dwie liny bezpieczeństwa wykonane są z wysokowytrzymałego tworzywa syntetycznego.
Masa własna wynosi 220 kg.
Operatorzy sterują podnoszeniem gondoli za pomocą kasety sterowniczej z przyciskami. Jeśli gondola jest zawieszona na wózku zmotoryzowanym, sterowanie HF umożliwia obsługę wózka bezpośrednio z platformy.
Zasilanie zapewniają akumulatory gwarantujące autonomię pracy do 8 godzin – 2 akumulatory umieszczone są w gondoli, a jeden zamocowany do wózka.
EN1808:2015
Urządzenia podwieszające
Urządzenia podwieszające mogą być stałe, na przykład mocowany w gniazdach wysięgnik SkyDavit, lub ruchome, takie jak wózki poruszające się po dachu lub jednoszynowe przymocowane
do obwodu budynku.
Ruchy przesuwu są wykonywane ręcznie lub za pomocą silnika zasilanego baterią.
Urządzenia podwieszające Fallprotec są stosunkowo kompaktowe, aby zmniejszyć reakcje działające na dachu.
Masa zawieszona na urządzeniu podwieszającym zależy od typu platformy i waha się od 160kg do 480kg.
EN1808:2015

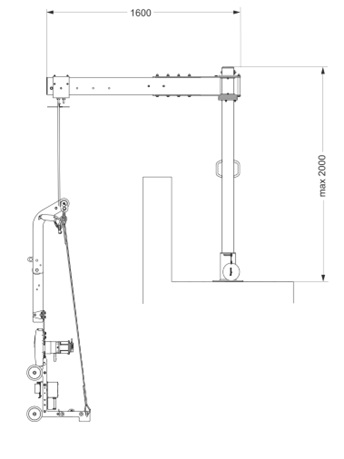

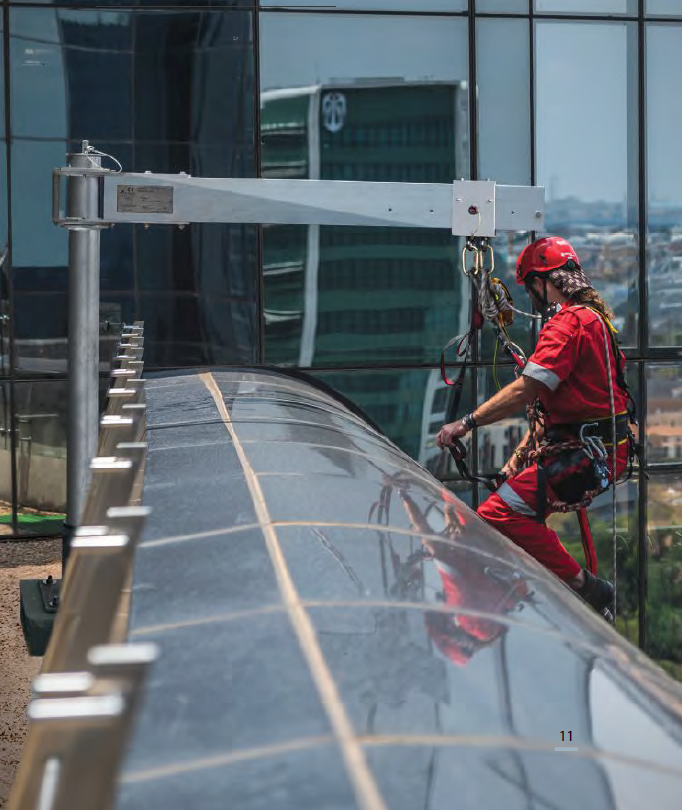

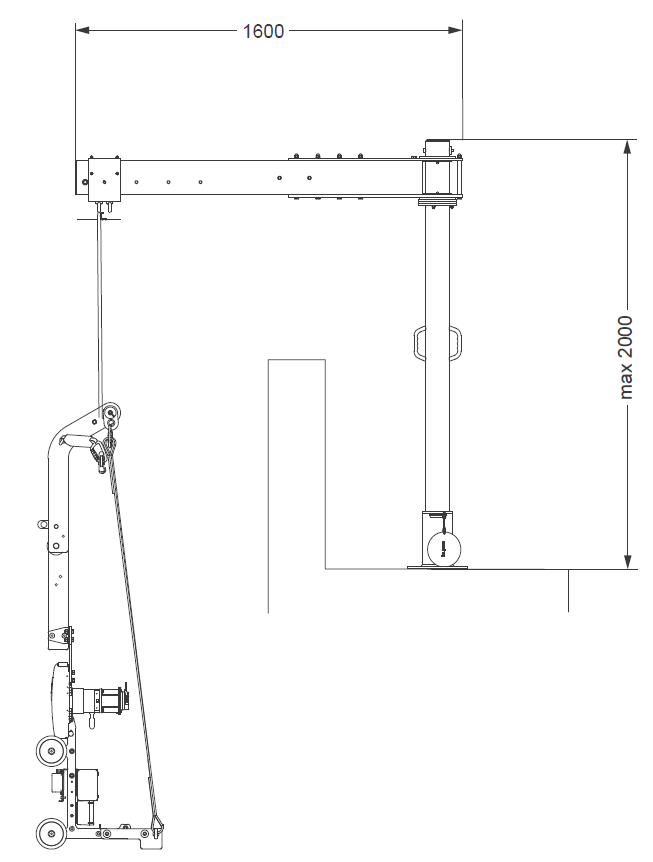

Stały wysięgnik SkyDavit
- SkyDavit to stałe wysięgnik, z którego podwiesza się krzesełko bosmańskie lub jednoosobową gondolę, przeznaczone do czyszczenia niewielkich powierzchni.
- SkyDavit składa się z obrotowego ramienia oraz masztu, a elementy wykonane są z aluminium, co ułatwia montaż dzięki mniejszej masie.
- Montaż rozpoczyna się od umieszczenia masztu w gnieździe; gniazda rozmieszczone są w regularnych odstępach wzdłuż obwodu dachu
- Pozycja punktów podwieszenia na ramieniu jest regulowana w zależności od szerokości attyki –
w zakresie od 600 do 1600 mm - Operator może uzyskać dostęp do elewacji zarówno z poziomu gruntu, jak i z dachu, poprzez obrócenie ramienia na zewnątrz budynku.
BS8610:2017 | EN1808:2015

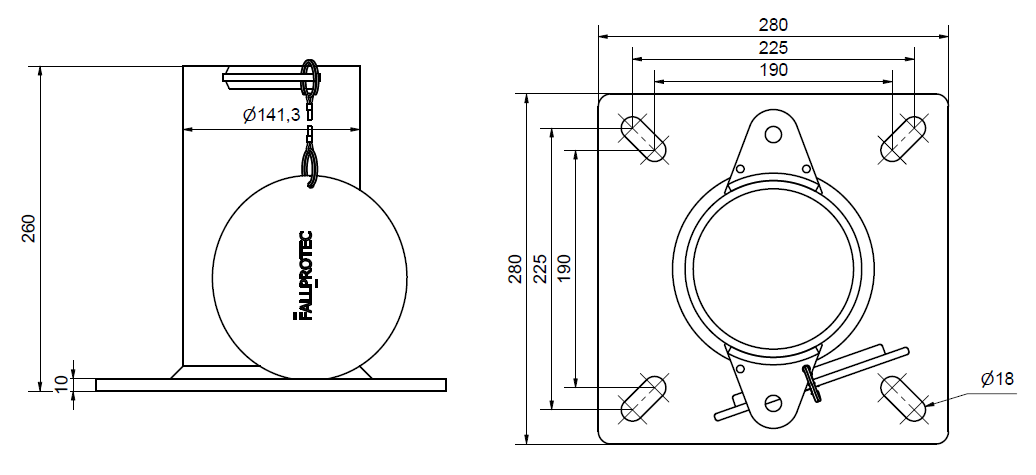

DAV007
Gniazdo na dachu, wysokość 250 mm, waga 11,9 kg

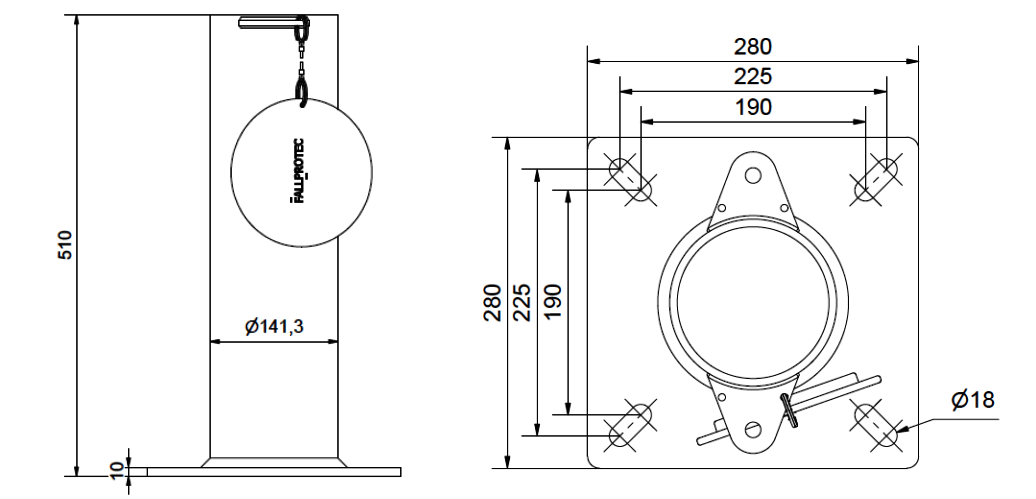

DAV008
Gniazdo na dachu, wysokość 500 mm, waga 17,5 kg

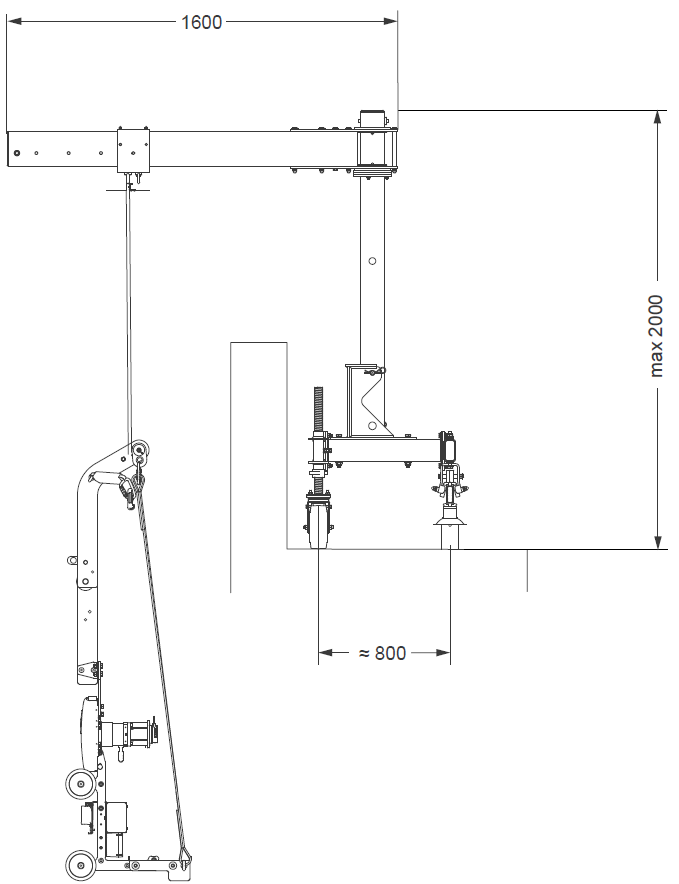

Mobilny wysięgnik SkyDavit
- SkyDavit jest montowany na wózku poruszającym się wzdłuż obwodu budynku.
- SkyDavit może być demontowany i przechowywany w magazynie.
- Stabilność mobilnego SkyDavit zapewniają tylne koła, które przejmują momenty przechyłowe dzięki aluminiowej szynie Safeaccess mocowanej do budynku co 3 m.
- Przednie koła poruszają się po płytach betonowych, np. o wymiarach 50 x 50 x 8 cm; ich wysokość jest regulowana w celu dopasowania do wysokości szyny.
- Wózek przemieszcza się poprzez pchanie przez osobę znajdującą się na dachu.
- To wyjątkowo kompaktowe rozwiązanie charakteryzuje się korzystnym stosunkiem ceny do efektywności.
EN1808:2015

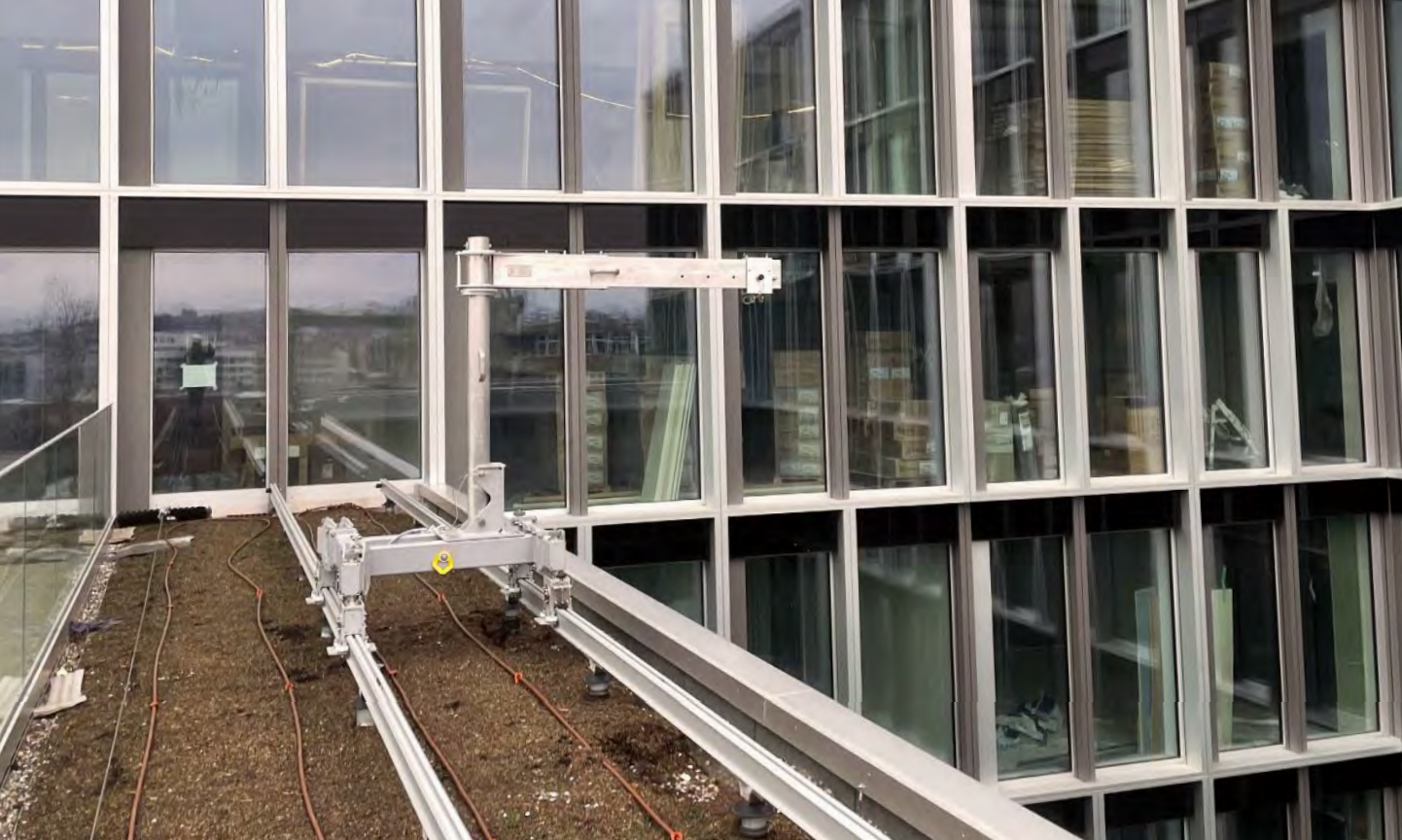

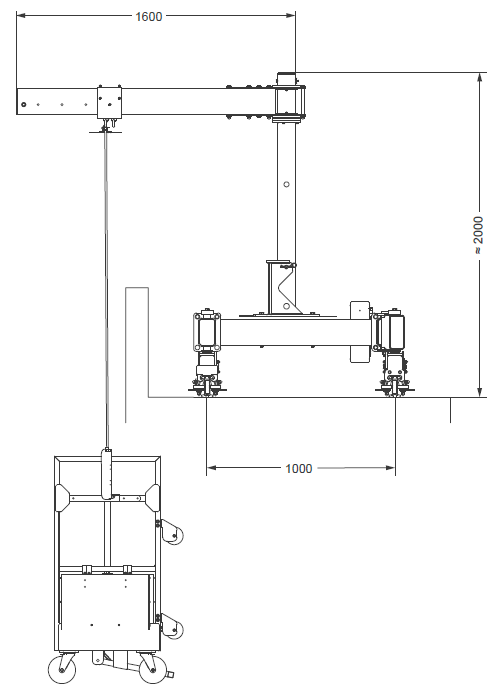

Mobilny wysięgnik SkyDavit poruszający się po dwóch szynach
- Mobilny SkyDavit poruszający się po dwóch szynach umożliwia operatorowi zawieszonemu na elewacji przemieszczanie się poprzez odpychanie od fasady.
- To rozwiązanie jest droższe od poprzedniego, lecz bardziej efektywne w eksploatacji.
- Maszt i wysięgnik są demontowalne, co pozwala zminimalizować wpływ na estetykę budynku.
- Szyny wykonywane są z aluminium dla uzyskania optymalnego wykończenia lub ze stali ocynkowanej.
EN1808:2015

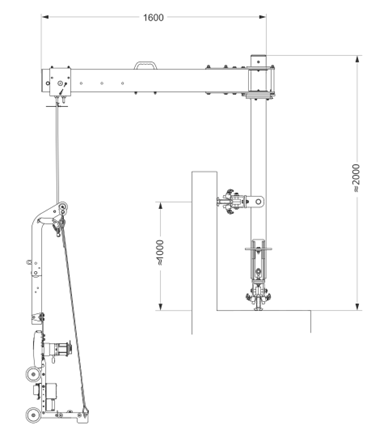

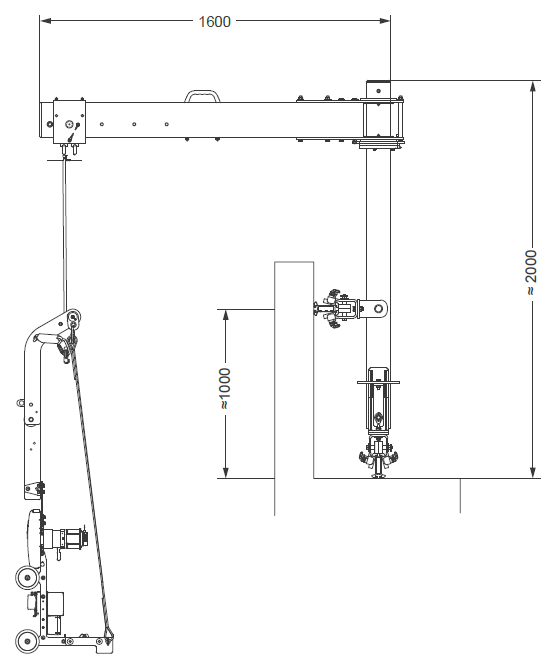

Mobilny wysięgnik SkyDavit mocowany do murku attyki
- Mobilny SkyDavit poruszający się po dwóch szynach zamocowanych do attyki umożliwia operatorowi znajdującemu się na platformie przemieszczanie się poprzez odpychanie od fasady.
- To wyjątkowo kompaktowe rozwiązanie jest jednocześnie bardzo efektywne w eksploatacji.
- Maszt i wysięgnik są demontowalne, co pozwala zminimalizować wpływ na estetykę budynku.
- Szyny wykonywane są z aluminium dla uzyskania optymalnego wykończenia.
EN1808:2015

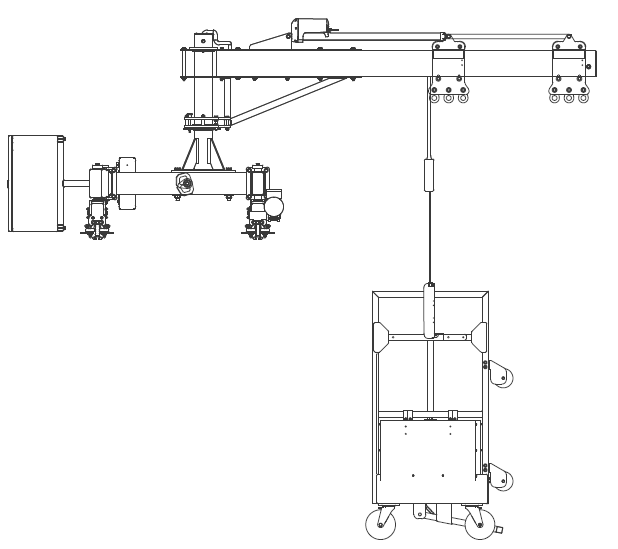

Zmotoryzowany wózek dachowy do jednoosobowej gondoli
- Zmotoryzowany wózek dachowy porusza się po dwóch szynach wykonanych ze stali ocynkowanej lub aluminium.
- Do wózka podwieszona jest gondola jednoosobowa, wyposażona w siłownik elektryczny umożliwiający ustawienie gondoli przy elewacji.
- Silniki napędzające ruch wózka oraz siłownik zasilane są z akumulatora zapewniającego autonomię pracy do 20 godzin.
- W pozycji postojowej wysięgnik może zostać obrócony w stronę dachu.
EN1808:2015

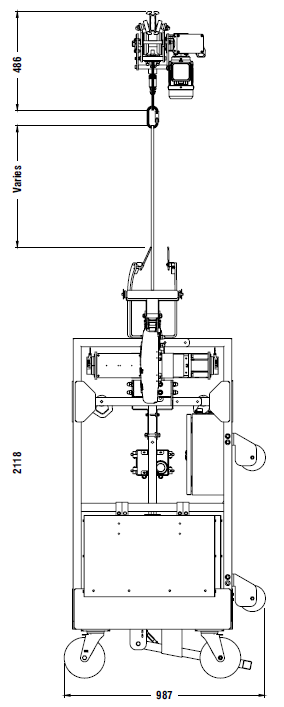

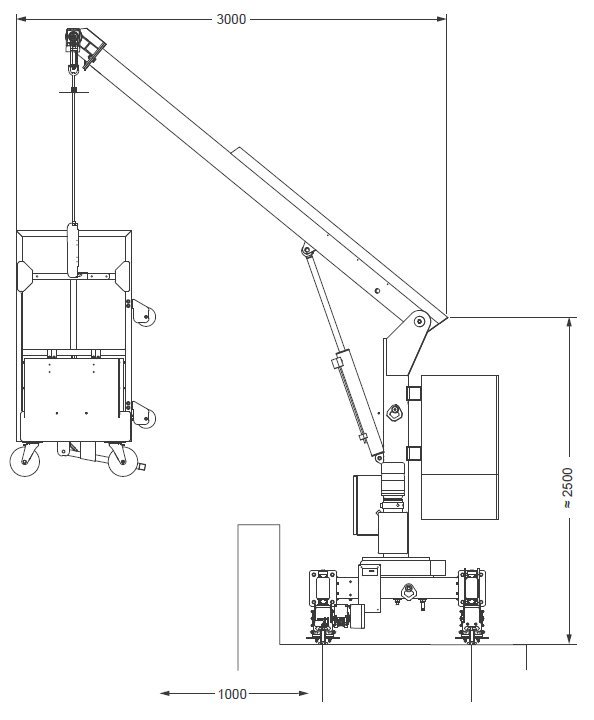

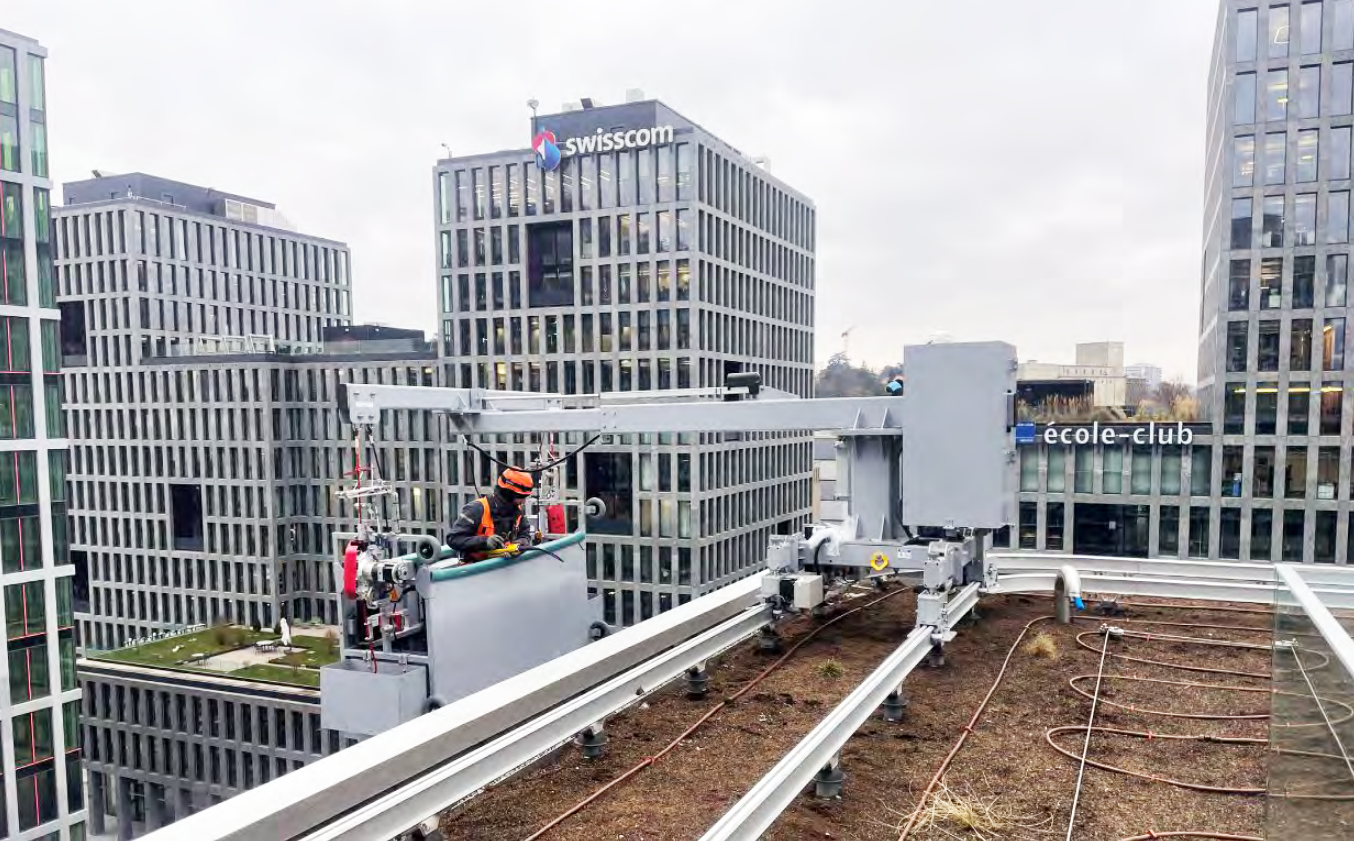

Zmotoryzowany wózek dachowy do dwuosobowej gondoli
Ta jednostka BMU posiada wszystkie funkcje wymagane dla tego typu urządzeń:
- Podnoszenie ramienia dzięki siłownikowi elektrycznemu
- Obrót masztu za pomocą pierścienia obrotowego (opcjonalnie)
- Przemieszczanie po szynach aluminiowych lub stalowych ocynkowanych
Platforma może być przechowywana na dachu
w okresie eksploatacji związanej z czyszczeniem.
W okresie zimowym zaleca się składowanie platformy w magazynie.
EN1808:2015
Pojedyncze szyny

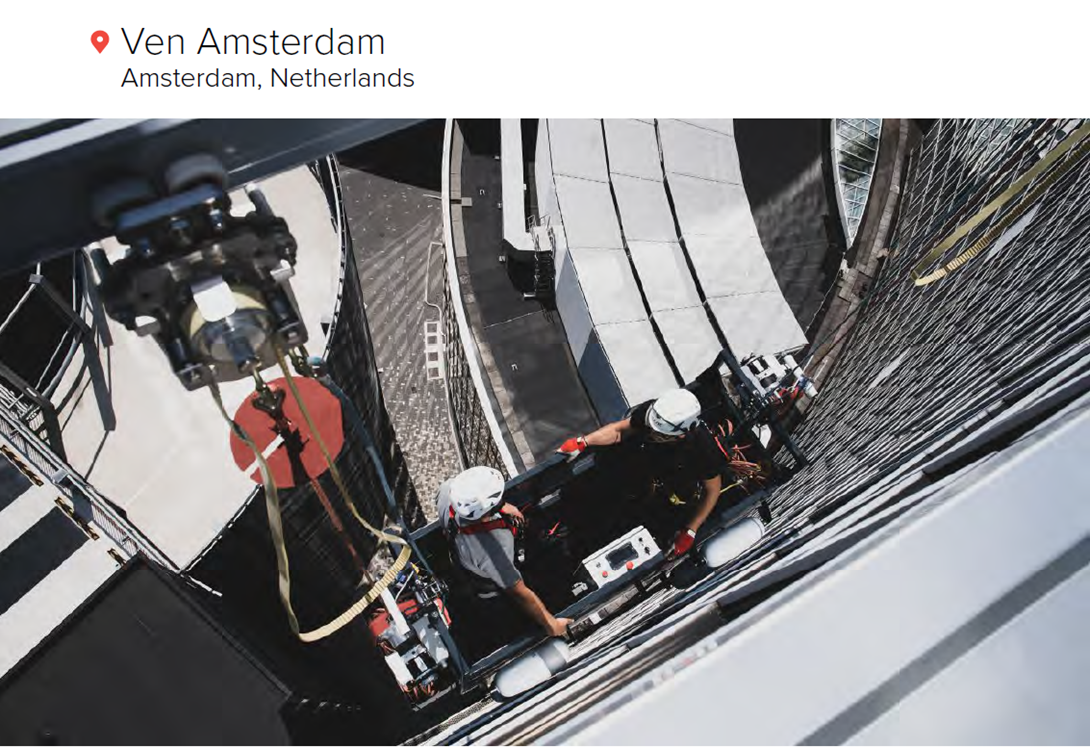

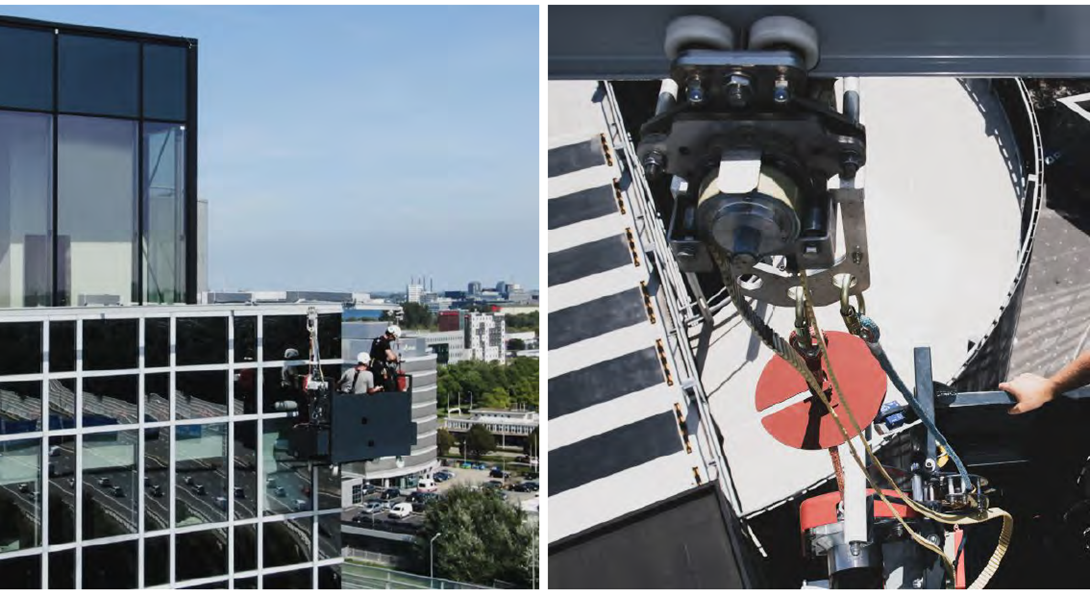

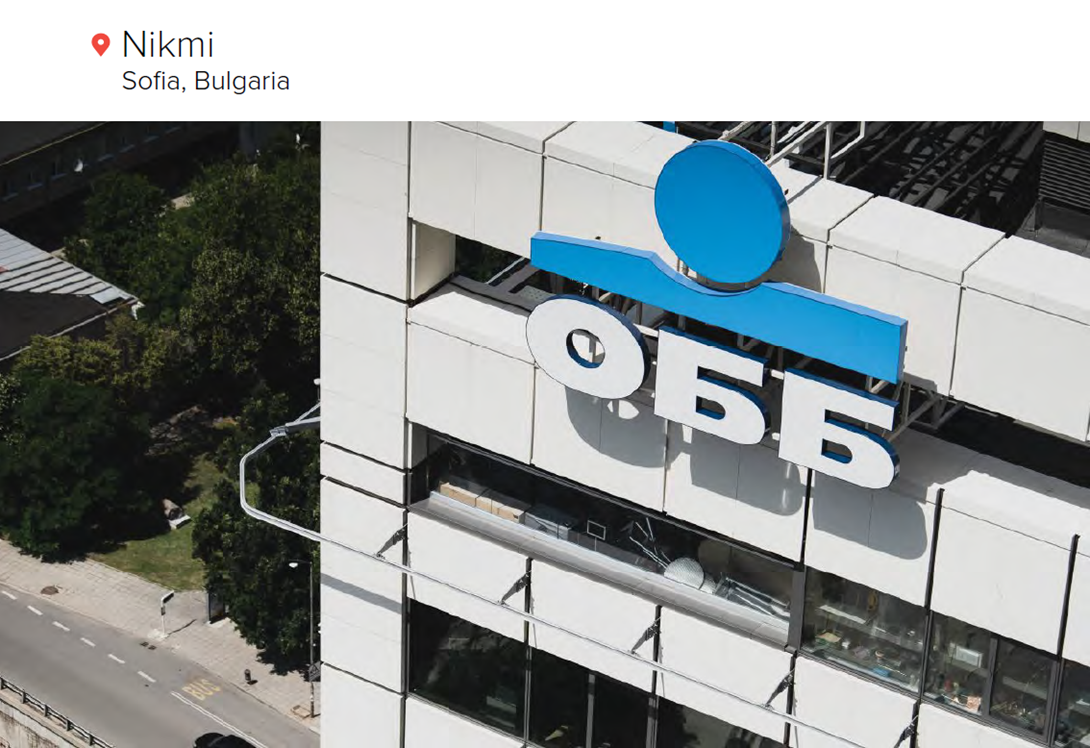

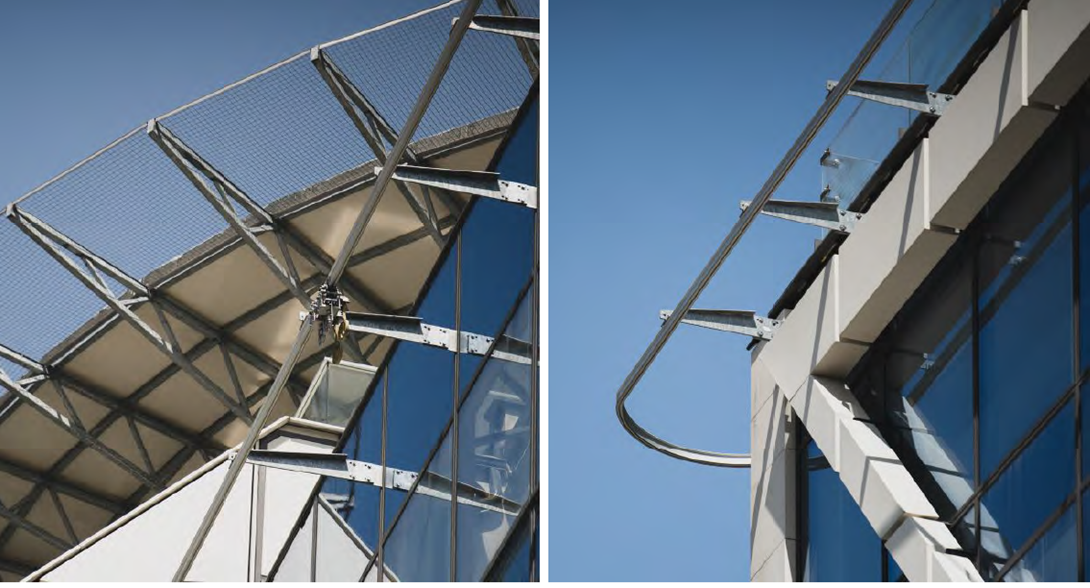

Pojedyncza szyna służy jako konstrukcja nośna do podwieszania gondoli lub wózków asekuracyjnych. To uniwersalne rozwiązanie doskonale dopasowuje się
do kształtu budynku.
Może być gięte i malowane proszkowo w dowolnym kolorze z palety RAL.

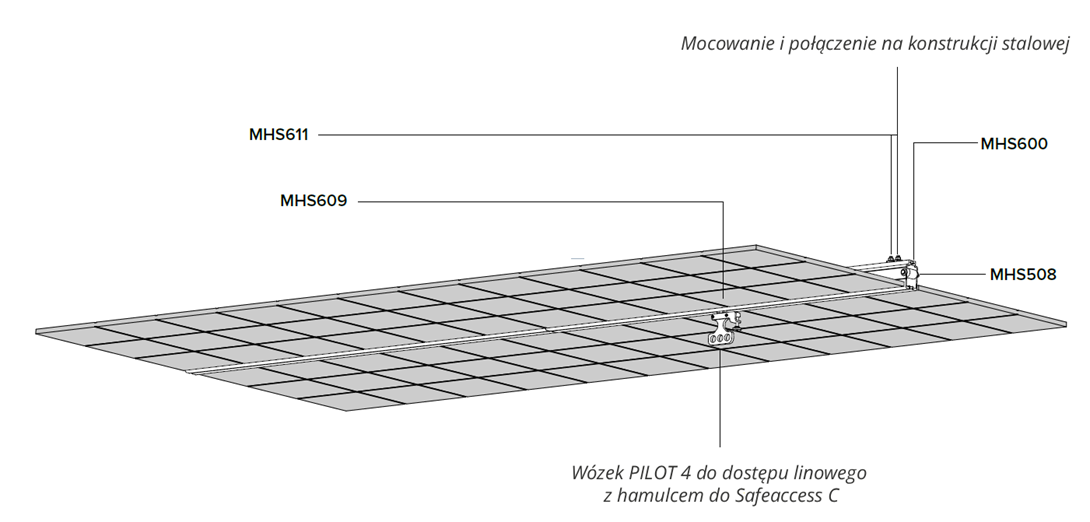

Jako preferowane rozwiązanie dla budynków o wysokich wymaganiach estetycznych, szyna SafeAccess C może być również ukryta w suficie.

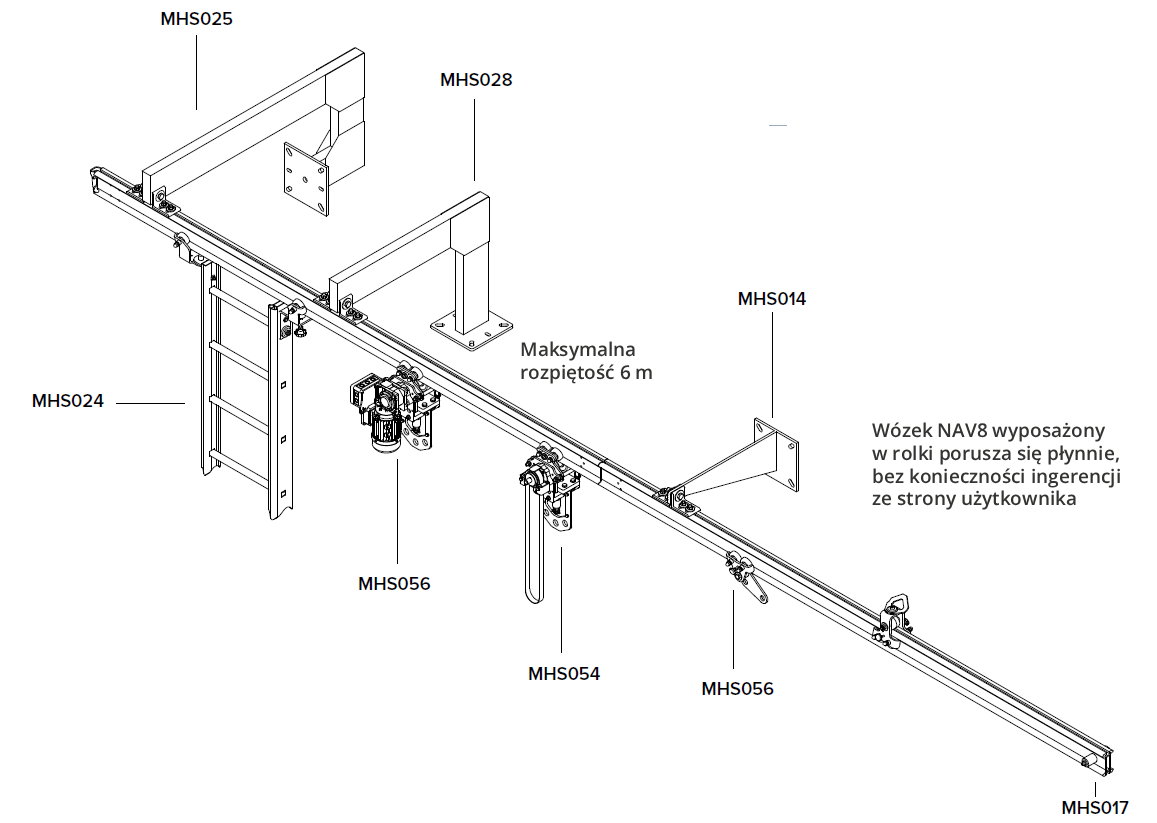

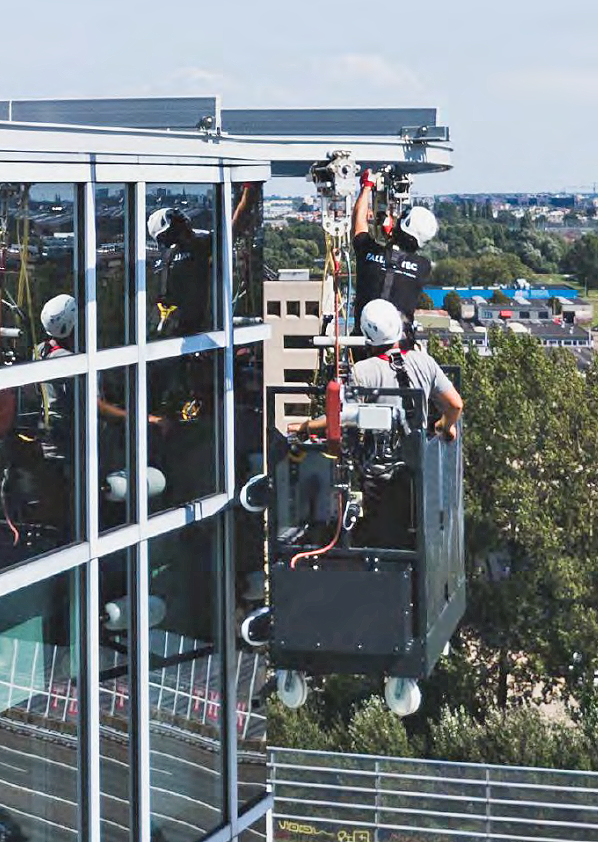

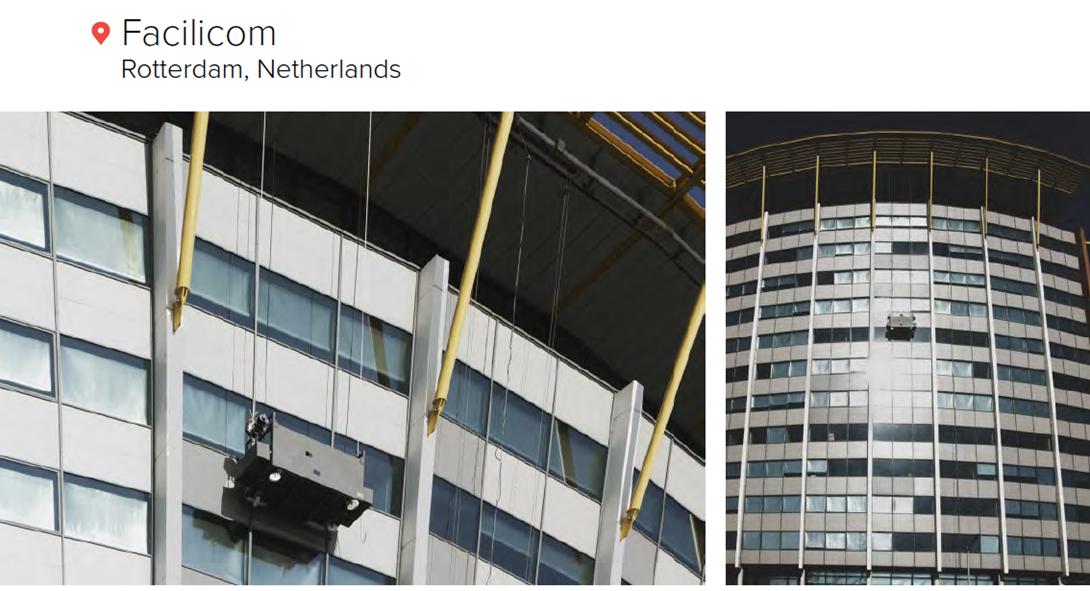

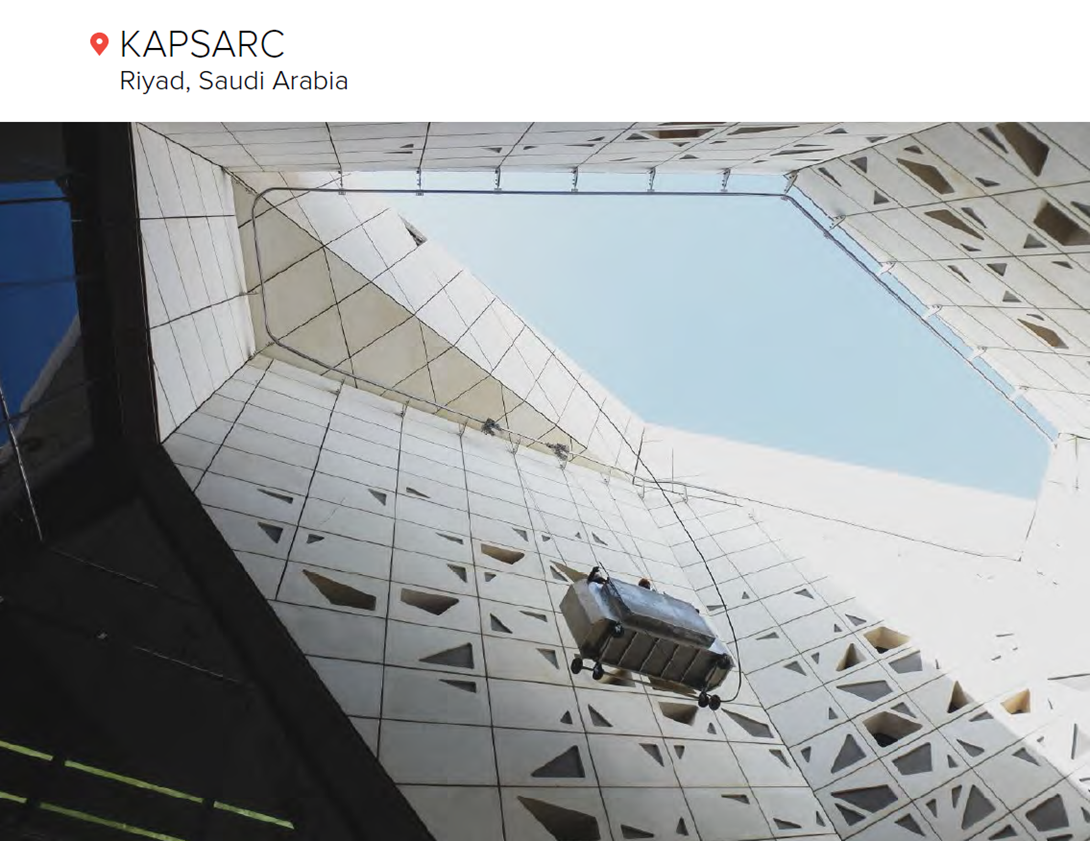

Pojedyncza szyna SafeAccess

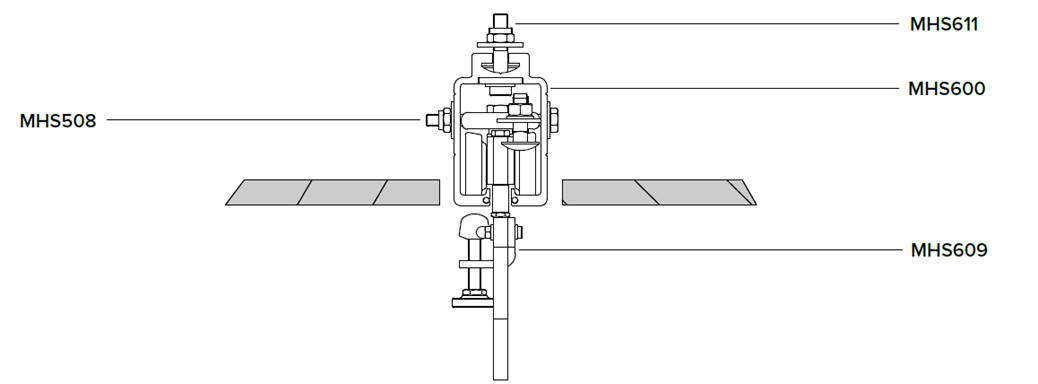

SafeAccess składa się z szyny aluminiowej mocowanej za pomocą szeregu wsporników
do ściany, sufitu lub attyki.
- Odległość pomiędzy wspornikami powinna wynosi od 3 do 6 m w zależności od podwieszonego obciążenia.
- Do szyny może być podwieszana gondola jednoosobowa lub dwuosobowa.
- Wózki NAV mogą być ręczne lub zmotoryzowane – zasilane z sieci lub z akumulatora.
EN1808:2015

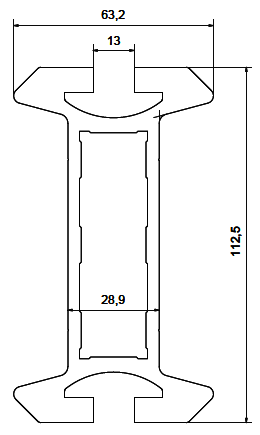

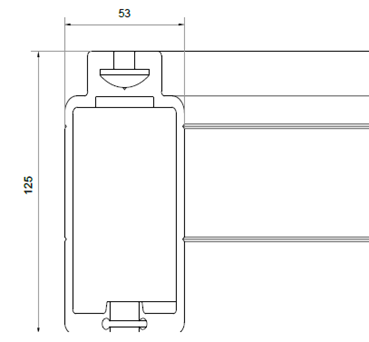

MHS059
- Masa profilu SafeAccess: 5 kg/m
- Dostarczany w odcinkach o długości 3000 lub 6000 mm
- Malowany proszkowo na kolor szary RAL7040 odporny na środowisko morskie lub anodowany
