Podest nad maszyną z tymczasową drabiną

Od jakiej wysokości pomostu musi być do drabiny dołączony kosz?

Norma EN ISO 14122 (część 4 dotyczy drabin stałych, część 2 i 3 pomostów i schodów) reguluje wymagania dla stałych środków dostępu do maszyn (platformy, pomosty, drabiny itd.).

 Odpowiedź:

Zgodnie z normą EN ISO 14122-4:2016, jeśli różnica poziomów przekracza 3 metry, należy zapewnić:

  • Kosz ochronny (klatkę ochronną) na drabinie pionowej,

lub

Szczegóły:

Drabiny stałe o wysokości powyżej 3,00 m (mierzonej od poziomu podłogi do górnego punktu wyjścia) muszą mieć klatkę ochronną lub alternatywny system zabezpieczający.

Dla drabin poniżej 3 metrów klatka ochronna nie jest obowiązkowa, ale musi być ocenione ryzyko – może być wymagana w niektórych sytuacjach.

Przy projektowaniu nowych systemów dostępowych często preferowane są systemy linowe lub szynowe jako alternatywa dla klatek – bardziej bezpieczne i ergonomiczne.

Podstawa prawna:

EN ISO 14122-4:2016 – „Bezpieczeństwo maszyn – Stałe środki dostępu do maszyn – Część 4: Drabiny stałe”.

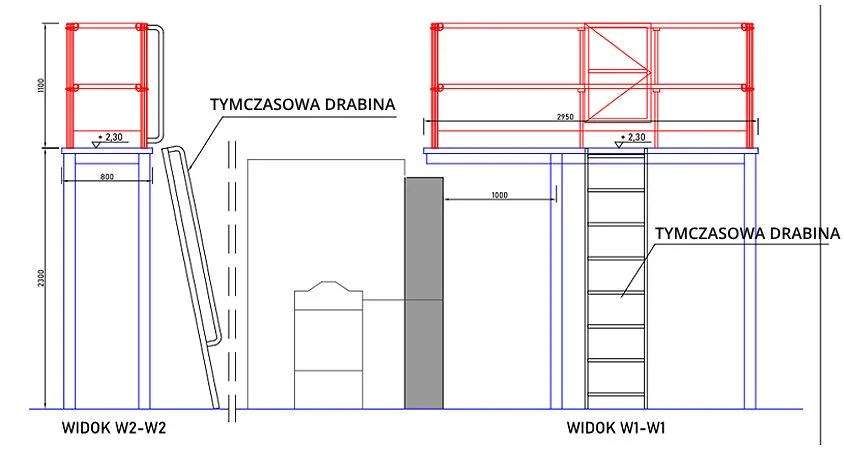

Przykładowy rysunek:

Podest nad maszyną z tymczasową drabiną schemat

1. Parametry techniczne z rysunku

  • Wysokość od poziomu posadzki do pomostu: 2300 mm (2,3 m)
  • Wysokość barierki ochronnej: 1100 mm
  • Szerokość pomostu: 800 mm
  • Typ dostępu: drabina tymczasowa

2. Ocena zgodności z normą EN ISO 14122-4:2016

2.1 Czy wymagany jest kosz ochronny (klatka)?

  • Nie. Zgodnie z normą, kosz ochronny jest wymagany, gdy wysokość drabiny przekracza 3,00 m. W tym przypadku wysokość wynosi 2,3 m, więc kosz ochronny nie jest wymagany.

2.2 Czy wymagane są barierki na podeście?

  • Tak. Norma wymaga barierki ochronnej o wysokości minimum 1100 mm. Z rysunku wynika, że taka barierka została przewidziana.

2.3 Czy drabina tymczasowa jest dopuszczalna?

  • Tak, ale tylko pod warunkiem:
    – stosowania okresowego (np. inspekcja, konserwacja),
    – zapewnienia stabilności (np. zaczepy, system antypoślizgowy),
    – dostępu tylko przez osoby uprawnione i przeszkolone.

3. Podsumowanie

  • Kosz ochronny nie jest wymagany (wysokość < 3 m).
  • Barierki ochronne zostały zaprojektowane poprawnie.
  • Drabina tymczasowa może być stosowana przy spełnieniu w/w  warunków.
